    關于行星減速機速比的相關知識分享

    發布時間:2021-12-31 閱讀量:

      行星減速機是一種用途廣泛的工業傳動產品,很多行業都需要使用到,它可以降低電機的轉速,同時也可以增大輸出扭矩。那么行星減速機最小速比是多少?

      行星減速機最小減速比1:3

      最大減速比理論上是可無限疊加的,但按實際使用情況及每個生產廠家所實際生產出來的實際產品目前最大的減速比為1:10000。

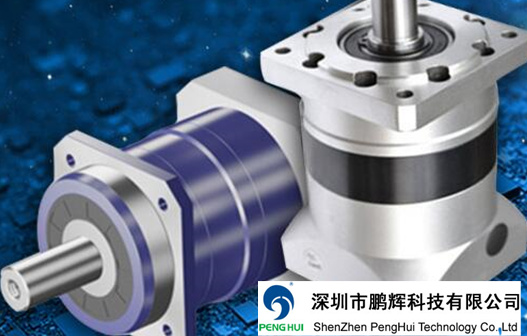

    行星減速機

      1、齒圈固定,太陽齒輪主動,行星架被動;這種組合是減速傳動,通常傳動比為2.5 - 5,轉向方向相同。

      2、齒圈固定,行星架主動,太陽輪被動;這種組合是一種加速傳動,傳動比為0.2 - 0.4,轉向方向相同。

      3、太陽輪固定,齒圈主動,行星架被動;這種組合是減速傳動,傳動比一般為1.25 - 1.67,轉向相同。

      4、太陽輪固定,行星架主動,齒圈被動;這種組合是加速傳動,傳動比一般為0.6-0.8,轉向相同。

      5、行星架固定,太陽輪主動,齒圈被動;這種組合是減速傳動,傳動比一般為1.5 -4,轉向相反。

      6、行星架固定,齒圈傳動,太陽輪被動;這種組合是一種加速傳動,傳動比為0.25 -0.67,轉向相反。

      通常是在1:3~~~1:1000

      行星減速機速比有幾種?

      一級速比(3 4 5 7 8 10)

      二級速比(9 12 15 16 20 25 28 30 32 35 40 50? 64 100)

      三級速比(60 64 80 100 120 150 160 200 250 256 320 350 400 400 500 512 700 1000)

      而且不同減速機常用速比不一樣的,其中6、8、9這三個減速比是比較少見的。

      減速比計算方式:

      減速比,即減速裝置的傳動比,是傳動比的一種,是指減速機構中瞬時輸入速度與輸出速度的比值,用符號“i”表示。

      公式:n1/n2=i

      1.定義計算方法:減速比=輸入轉速÷輸出轉速,連接的輸入轉速和輸出轉速的比值,如輸入轉速為1500r/min,輸出轉速為25r/min,那么其減速比則為:i=60:1

      2.齒輪系計算方法:減速比=從動齒輪齒數÷主動齒輪齒數(如果是多級齒輪減速,那么將所有相嚙合的一對齒輪組的從動輪齒數÷主動輪齒數,然后將得到的結果相乘即可)。

      3.皮帶、鏈條及摩擦輪減速比計算方法:減速比=從動輪直徑÷主動輪直徑。
